فرن تحميص بسكويت الويفر

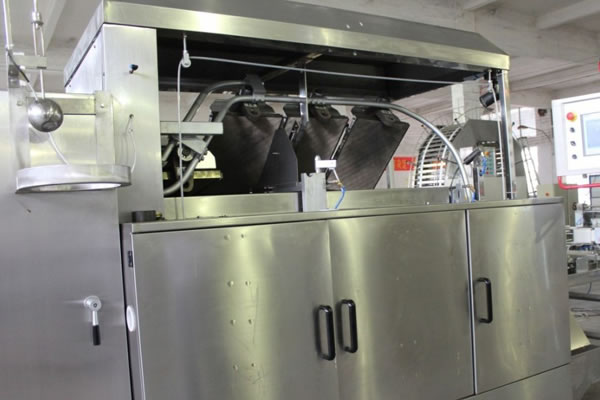

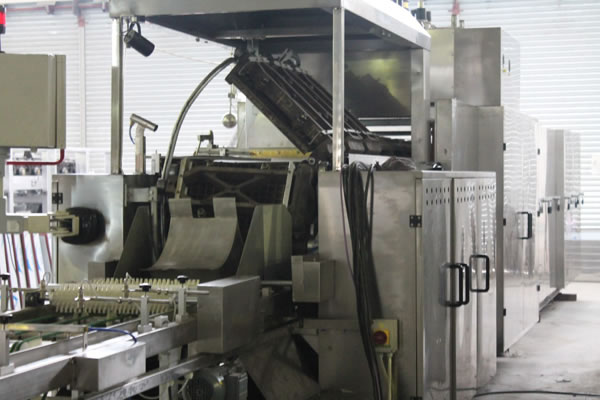

إن فرن تحميص بسكويت الويفر هو جزء مهم لا غنى عنه وهو أكثر الآلات أهمية في خط إنتاج بسكويت الويفر، وهو مُعد لوضع العجينة على أطباق التحميص بشكل تلقائي وبعدها يقوم بتحميص هذه المكونات لإنتاج صفائح بسكويت ممتازة . نظام تحميص الويفر هذا يستخدم LPG أو LNG لتسخين أطباق التحميص ، وهذه العملية يتم التحكم بها بواسطة نظام PLC من ميتسوبيشي وهناك متحكم PID يستخدم لضبط درجة الحرارة بشكل أوتوماتيكي .

المزايا
1. قاعدة القالب مصنوعة من الحديد القابل للسحب QT500 ، بالتالي فهو يعطي بعض الخصائص الممتازة لفرن التحميص ، مثل تشوه قليل ، قوة شد عالية و فترة خدمة طويلة .

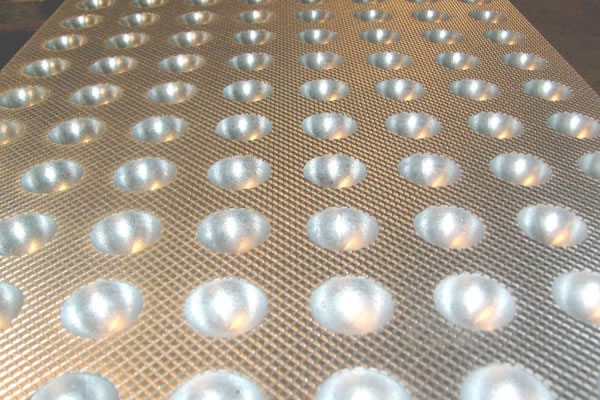

2. فرن تحميص الويفر يستخدم حديد الصب المقاوم للحرارة لتصنيع أطباق التحميص . تتميز هذه المادة بالكثافة العالية و التشوه المنخفض ، في حين يمكن طلاء الكروم الصلب على سطحه .

3. فوهات الحرق الخماسية مصممة لتقديم لهب مستقر ، كفاءة الإحتراق عالية للغاية .

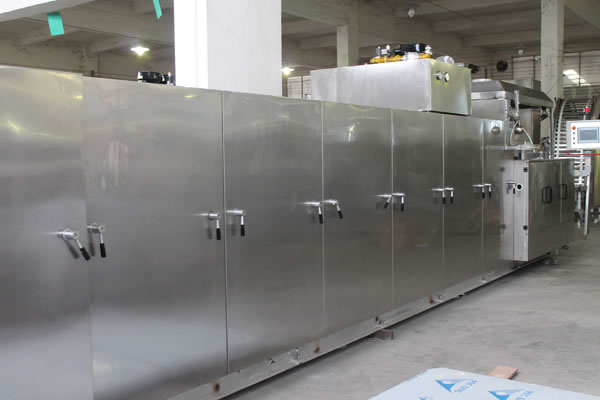

4. تم وضع بعض ألواح العزل في داخل فرن التحميص لمنع الإشعاع الحراري ، في حين قد تم وضع أبواب عازلة للحرارة أيضاً ، ونتيجة لهذا ، يمكن الحصول على تأثير جيد في الوقاية من الحرارة .

5. في داخل فرن التحميص ، قضبان الفرن قادرة على تبريد أجزاء الحركة الميكانيكية الرئيسية ، بالتالي تمدد من فترة عمر النظام بالكامل .

6. آلية الحركة الأمامية تسمح لهذا الفرن المسخّن بالغاز بالعمل بطريقة أكثر إستقرارية وموثوقية ، في حين أن عجلات الحركة قادرة على مقاومة الحرارة العالية . إضافة إلى ذلك ، هذا المكونان قد حصلا على براءة الإختراع الصينية .

التكوينات

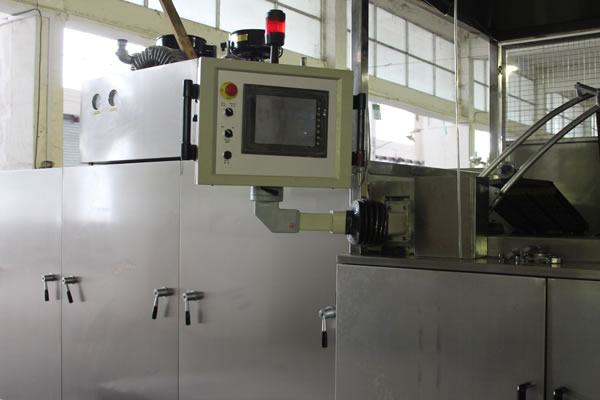

1. شاشة لمس من شركة Hakko مصنوعة في اليابان ، وهي تستخدم لعرض حالة العمل في الوقت الحقيقي ولضبط متغيرات التسخين .
2. قواطع AC مصنوعة بواسطة Schneider Electric في الصين .
3. حوامل عجلات الحركة و وحوامل عجلات الضغط مقدمة من SKF .
4. جميع الأجزاء الهوائية مقدمة من FESTO .
5. المحرك الرئيسي مصنوع بواسطة SEW .
6. هناك جهاز أوتوماتيكي لتنظيف النفايات في أسفل فرن التحميص .
7. تم تزويد صمام لتفريج الضغط بمستويين .
8. مستشعر درجة الحرارة تحت الحمراء المستخدم من قبل متحكم PID مصنوع بواسطة Raytek .

المعطيات التقنية
النموذج KHG-27 KHG-39 KHG-45 KHG-51 KHG-65 KHG-69
عدد أطباق التحميص 27 39 45 51 65 69
الحجم القياسي أطباق التحميص
(mm)		 470×325
إنتاج الويفر (صفيحة/ساعة) 14 20 23 26 33 35
استهلاك LPG في m3/h
(صمام الحرق :
kJ/m3 117462 )		 7 10 12 14 17 20
استهلاك LNG في m3/h
(صمام الحرق :
kJ/m3 40337 )		 21 30 35 40 50 60
الطاقة (kW) 5.52 5.52 5.52 5.52 8.12 8.87
الحجم الكلّي (مع الأنبوب العادم)
الطول (mm) 6000 8260 9400 10550 13200 14000
العرض (mm) 1700 1700 1700 1700 1750 1760
الإرتفاع (mm) 2300 2300 2300 2300 2300 2300
الوزن الكلّي (t) 10 12 13 14 17 20
إستهلاك الهواء المضغوط
(m3/min)		 0.6 0.6 0.9 1.0 1.5 1.5

الملاحظات :
1. يتم تسخين فرن التحميص الخاص بنا بواسطة غاز الوقود ، ويمكن لأطباق التحميص أن تكون بحجم 500×350 مم .
2. قياسات صفائح الويفر هي كالتالي 470×325 مم ، والعينات المثالية هي 2.5×2.5×0.5 مم .
3. تفاصيل استهلاك الطاقة :
أ. المحرك الرئيسي : 2.2kW ، 380V/50 Hz (SEW)
ب. مروحة الجر لخلط الوقود : 2.2kW ، 380V/50 Hz (صنع في الصين)
ج. مضخة تغذية العجينة : 0.75kW/380V/50 Hz (SEW)
د. جهاز التنظيف : 0.37kW/380V/50 Hz (SEW)
